製品案内トップ

アシバツナギ ツインタイプ 鋼製下地用

あと施工足場つなぎアンカー 仮設足場(壁つなぎ)接続金具 W1/2ナット
アシバツナギ フックタイプ 押出成形セメント板用 6×45 クリックすると拡大画像を表示します
アシバツナギ フックタイプ 押出成形セメント板用 6×30

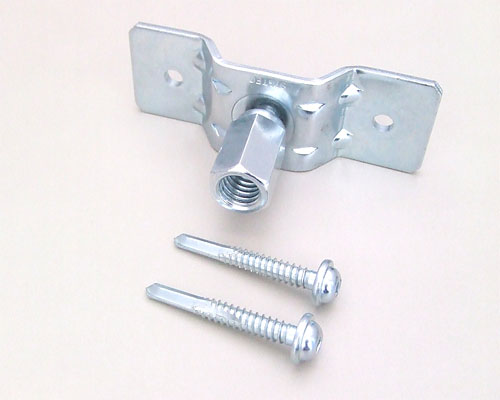

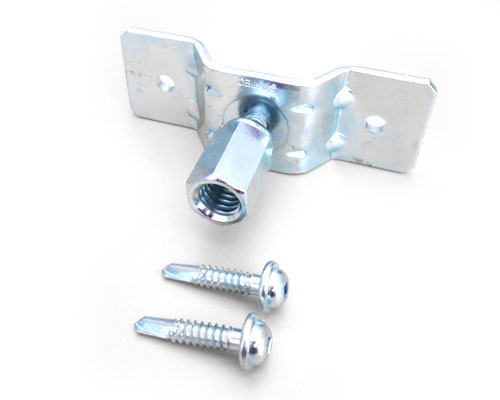

アシバツナギ ツインタイプ 鋼製下地用 6×45 アシバツナギ ツインタイプ 鋼製下地用 6×30

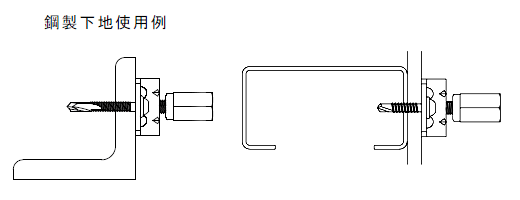

使用例
アシバツナギ ツインタイプ 押出成形セメント板 使用例


寸法図
アシバツナギ ツインタイプ 本体 寸法図

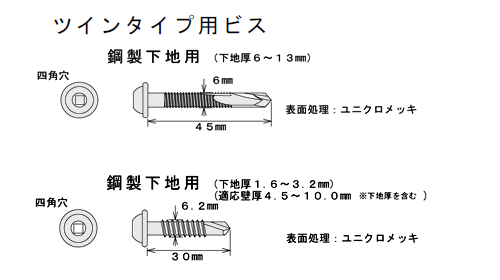

アシバツナギ ツインタイプ用ビス 寸法図

仕様表
品 名 入 数
アシバツナギ ツインタイプ 鋼製下地用 6×45 100本(25本×4)
アシバツナギ ツインタイプ 鋼製下地用 6×30 100本(25本×4)

品 名 入 数
アシバツナギ用 四角ビット 10本
引張強度表
本体変形 680kgf

使用ビス 下地厚 最大引張強度 状態
アシバツナギ ツインタイプ 鋼製下地用 6×45 6~13mm 5,394N
(550kgf)
抜け

許容荷重=最大引張強度の1/2以下を目安にご使用下さい。
施工に際しては、<使用上の注意>を厳守して下さい。
使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。

製品カタログ
アシバツナギ ツインタイプ
製品カタログ
アシバツナギ ツインタイプ
旧・製品カタログ
アシバツナギ ツインタイプ
鋼製下地用

引張強度表
アシバツナギ ツインタイプ
アシバツナギ
アシバツナギ

アシバツナギ ツインタイプ
鋼製下地用

使用上の注意
アシバツナギ

承認図(標準仕様書)
アシバツナギ ツインタイプ
承認図(標準仕様書)
アシバツナギ ツインタイプ
