アシバツナギ ツインタイプ コンクリート用

あと施工足場つなぎアンカー 仮設足場(壁つなぎ)接続金具 W1/2ナット
クリックすると拡大画像を表示します

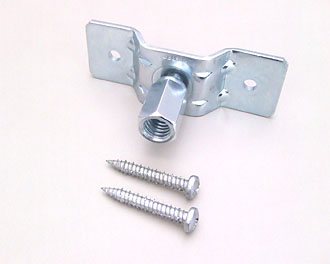

アシバツナギ ツインタイプ コンクリート用

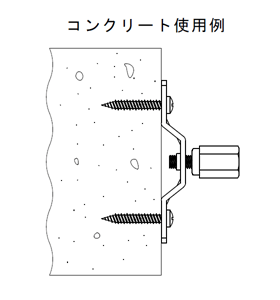

使用例
アシバツナギ ツインタイプ コンクリート 使用例

寸法図

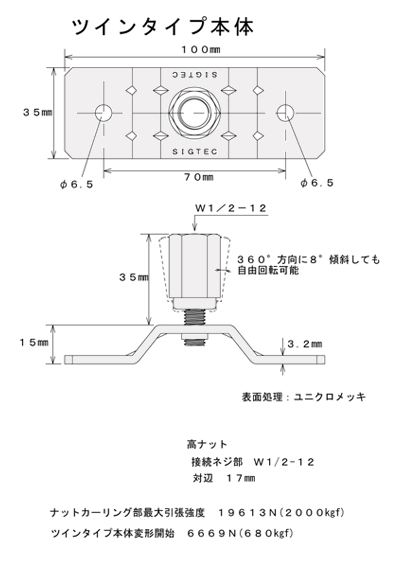

アシバツナギ ツインタイプ 本体 寸法図

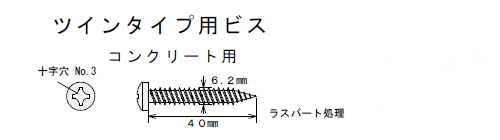

アシバツナギ ツインタイプ用ビス 寸法図
仕様表
品 名 入 数
アシバツナギ ツインタイプ コンクリート用 6.2×40 100本(25本×4)

品 名 入 数
アシバツナギ用 十字ビット No.3×65 10本
引張強度表
本体変形 680kgf

使用ビス 試験体 下穴径 最大引張強度 状態
アシバツナギ ツインタイプ
コンクリート用 6.2×40
コンクリート120mm×100mm
圧縮強度33.4N/mm²
埋め込み深さ:37mm
Φ5.5 8,826N
(900kgf)
抜け

許容荷重=最大引張強度の1/2以下を目安にご使用下さい。
施工に際しては、<使用上の注意>を厳守して下さい。
使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。
