製品案内トップ

アシバツナギ ツインタイプ ALC板用100(ALC厚100mm用

あと施工足場つなぎアンカー 仮設足場(壁つなぎ)接続金具 W1/2ナット

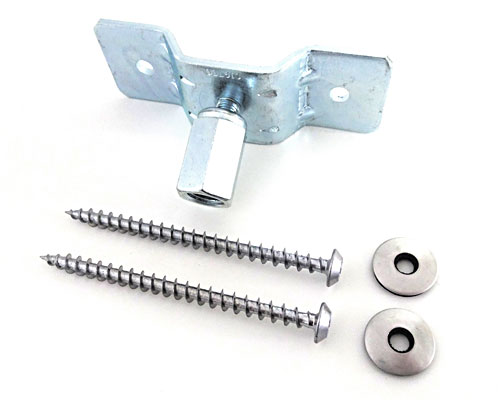

クリックすると拡大画像を表示します
アシバツナギ フックタイプ 押出成形セメント板用

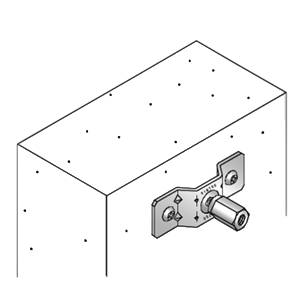

使用例

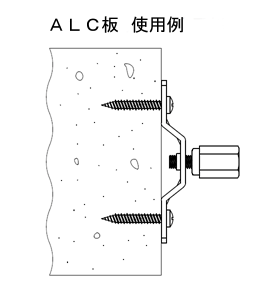

アシバツナギ ツインタイプ ALC板 使用例

寸法図

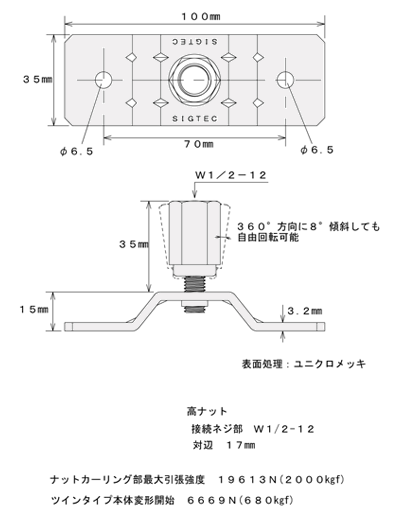

アシバツナギ ツインタイプ 本体 寸法図
アシバツナギ ツインタイプ用ビス 寸法図

仕様表
品 名 入 数
アシバツナギ ツインタイプ ALC板用 6.3×90 100本(25本×4)

品 名 入 数
アシバツナギ用 十字ビット No.2×65 10本
引張強度表
本体変形 680kgf

使用ビス 試験体 最大引張強度 状態
アシバツナギ ツインタイプ
ALC用 6.3×90
ALC100mm厚 圧縮強度3.92N/mm²
埋め込み深さ:87mm
3,923N
(400kgf)
抜け

許容荷重=最大引張強度の1/2以下を目安にご使用下さい。
施工に際しては、<使用上の注意>を厳守して下さい。
使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。

製品カタログ
アシバツナギ ツインタイプ
製品カタログ
アシバツナギ ツインタイプ
旧・製品カタログ
アシバツナギ ツインタイプ
ALC板用

引張強度表
アシバツナギ ツインタイプ
アシバツナギ
アシバツナギ

アシバツナギ ツインタイプ
ALC板用

使用上の注意
アシバツナギ

承認図(標準仕様書)
アシバツナギ ツインタイプ
承認図(標準仕様書)
アシバツナギ ツインタイプ


イイファス・オンラインショップ 【アシバツナギ ツインタイプ ALC板用100】のご購入はイイファス・オンラインショップよりどうぞ
イイファス・オンラインショップ他にも、当社オリジナル製品(石膏ボード用アンカー、中空壁用アンカー、コンクリート用ビス、仮設足場接続金具、各種ビットなど)を販売しております。
